Cảm Biến Áp Suất Nước SENSYS – Hàn Quốc – Giá rẻ mà chất lượng – Lựa chọn đúng cho hiệu quả cao
Chọn Cảm biến áp suất nước đúng để tiết kiệm chi phí, thời gian lắp đặt. Cảm biến áp suất nước giá rẻ được nhiều nhà máy ưu tiên sử dụng như điều khiển biến tần, đo áp suất và lưu lượng đường ống nước với tín hiệu VDC hay mA điều khiển. Vì vậy cảm biến áp suất Sensys là một trong những lựa chọn hàng đầu không thể thiếu được trong việc giám sát áp suất, lưu lượng nước và điều khiển bơm trong đường ống.
Đồng hồ đo áp suất và Cảm biến áp suất cùng hiển thị giá trị áp suất trong đường ống nước
Một yếu tố quan trọng khi chọn cảm biến áp suất nước là khả năng chịu rung động của cảm biến, nếu khả năng chịu rung động thấp thì lâu dài cảm biến sẽ bị hư hỏng va mất đi độ chính xác cần thiết. Một cảm biến áp suất SENSYS có thể chịu được rung động từ 10-50Hz, chống sốc 500m/s2 và áp lực cao gấp 4-5 lần áp suất định mức.
Tóm Tắt Nội Dung
Ứng dụng cảm biến áp suất nước
Cảm biến áp suất nước điều khiển biến tần
Biến tần sẽ được điều khiển thông qua tín hiệu của cảm biến áp suất
Biến tần điều khiển tốc độ động cơ với tần số hoạt động từ 0-50Hz tương ứng với động cơ từ lúc bắt đầu chạy tới vẩn tốc nhanh nhất của Motor. Cảm biến sẽ đo giá trị áp suất của bơm khi hoạt động, đồng thời sẽ đưa tín hiệu 4-20mA hoặc 0-10V vào biến tần. Tại biến tần chúng ta có thể cài đặt gía trị áp suất cần bơm liên tục bằng hệ số PID.
Như vậy : Cảm biến đo áp suất nước đóng vai trò quan trọng vừa hiển thị áp suất vừa truyền tín hiệu đưa vào biến tần tạo thành một vòng kín gọi là hồi tiếp giúp áp suất ngõ ra luôn đúng theo cài đặt.

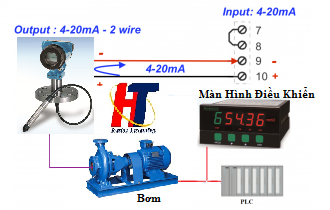

Cảm biến áp suất nước tự động đóng ngắt bảo vệ động cơ
Rơ-le sẽ đóng ngắt bơm thông qua tín hiệu điều khiển
Motor bơm sẽ được bảo vệ bởi cảm biến áp suất trực tiếp hay gián tiếp thông qua bộ chuyển đổi 4-20mA hay một Màn hình điều khiển để chuyển tín hiệu điều khiển sang Rơ-le để đóng ngắt bơm.
Bảo vệ Motor bơm nước được sử dụng bằng nhiều cách trong đó dùng cảm biến áp suất đường ống nước gần như là an toàn nhất bởi cảm biến áp suất đo được giá trị áp suất cao nhất và gửi tín hiệu để bảo vệ đường ống.
Ví dụ : hệ thống bơm hoạt động từ 0-16 bar nhưng ngưỡng áp suất cho phép 15 bar vì vậy cảm biến áp suất chỉ cho phép bơm hoạt động dưới ngưỡng 15 bar để đảm bảo an toàn. Bộ chuyển đổi 4-20mA hay Màn hình điều khiển có nhiệm vụ xuất tín hiệu sang Rơ-le để đóng ngắt Contactor điều khiển Motor hoặc lấy tiếp điểm điều khiển còi báo động.
Cảm biến áp suất điều khiển mức nước
Mức nước được van điều khiển ổn định theo tín hiệu cảm biến áp suất
Một trong những ứng dụng được dùng khá nhiều chính là dùng cảm biến áp suất nước để đo mức nước trong tank. Lúc này cảm biến áp suất đóng vai trò là một cảm biến áp suất đo mức nước.
Công thức : 1 bar áp suất tương ứng với 10m nước ( 10 mH20 ) , nếu bồn chứa có độ cao 20m thì chọn cảm biến có giá trị 2 bar.
Tín hiệu của cảm biến áp suất được truyền về bộ điều khiển PID. Mức nước trong tank chứa luôn giữ một mức cố định thông qua van điều khiển. Khi nước trong tank đầy van sẽ tự động đóng lại, tương tự khi mức nước giảm xuống thì van sẽ tự động mở ra để duy trì mức nước theo cài đặt .
Các loại cảm biến áp suất nước
Giá rẻ chính là sự lựa chọn của nhiều ngươi khi quan tâm tới cảm biến áp suất nước
Cảm biến áp suất nước giá rẻ được dùng nhiều nhất trong giám sát áp suất đường ống nước bởi giá cả hợp lý dù độ chính xác không cao. Sai số của cảm biến áp suất nước giá rẻ thường là 1% trên thang đo. Ví dụ , cảm biến áp suất dùng để đo áp suất nước có dải đo : 0-16 bar với sai số 1% thì có sai số 160mbar tương đương 0.16 bar khi đo tới 16 bar.
Với sai số 1% là chấp nhận được đối với các ứng dụng cơ bản như điều khiển biến tần để điều khiển Motor mà không cần quá chính xác.
Cảm biến áp suất giá rẻ có nhiều loại tín hiệu ngõ ra 4-20mA / 0-10V và các thang đo sẽ được chọn cố định theo chuẩn : 0-10 bar , 0-16 bar , 0-25 bar …Chúng ta có nhiều lựa chọn kiểu kết nối điện khi chọn cảm biến áp suất giá rẻ : Đầu kết nối DIN , MINI DIN, M12x1.5, APM/TE, Cable, Conduit ½”NPT…
Các kiểu kết nối tín hiệu ngõ ra cảm biến áp suất giá rẻ Sensys
Kết nối kiểu MINI DIN được sử dụng phổ biến hơn do dể tháo lắp & sử dụng đơn giản. Kết nối tín hiệu ngõ ra có nhiều loại thì kết nối cơ khí cổng áp lực lại có 5 loại ren khác nhau :
Các chuẩn kết nối ren cảm biến áp suất giá rẻ Sensys
Trong đó chuẩn ¼”NPT là loại ren được sử dụng phổ biến nhất. Loại bước ren G(PF)3/8 cũng được ưa chuộng sau chuẩn ¼ NPT.
Nếu quan tâm bạn có thể tham khảo TẠI ĐÂY
Cảm biến áp suất nước chính xác cao
Điểm khác biệt rất lớn của cảm biến áp suất giá rẻ và cảm biến áp suất chính xác cao chính là sai số của cảm biến và giá thành.
SIG – 0.2 ~ 0.5%FS |
SMA – 0,5%FS |
PSH – 0.15%FS
|
Cảm biến áp suất chính xác cao đáp ứng các yêu cầu khắc khe nhất về kỹ thuật
Thiết kế của cảm biến áp suất chính xác cao rất khác biệt so với cảm biến áp suất giá rẻ từ hình dáng bên ngoài cho đến thiết kế bên trong.
Phần lớn các cảm biến áp suất chính xác cao đều có thể điều chỉnh được thang đo min và max tuỳ ý mà không phải cố định như cảm biến áp suất giá rẻ.
Các bạn quan tâm có thể tham khảo TẠI ĐÂY
Cảm biến áp suất báo mức nước hay còn gọi là cảm biến báo mức dưới dạng cảm biến áp suất để hiển thị hay cảnh báo mực nước trong bể, đồng thời xuất tín hiệu cảm biến đến thiết bị để điều khiển bơm.
Các kiểu điều khiển bơm và chỉ báo mức nước trong bể chứa
Tham khảo TẠI ĐÂY
Tín hiệu của cảm biến áp suất nước
Cảm biến áp suất tiêu chuẩn có 3 loại tín hiệu chung : 0-5V , 1-5V, 0-10V, 4-20mA. Chúng ta xem các loại tín hiệu ngõ ra của cảm biến áp suất này.
Cách kết nối tín hiệu ngõ ra cảm biến áp suất
1.Tín hiệu 0-5V, 1-5V
Tín hiệu ngõ ra 0-5V hay 1-5V khá hiếm bởi các máy hiện đại ngày nay chuyển dần qua dùng tín hiệu dòng 4-20mA. Tại các máy móc cũ của các thập niên trước chúng ta thấy cảm biến áp suất có tín hiệu ngõ tra 0-5V khá nhiều do các bo mạch điện tử thường nhận 0-5V.
2.Tín hiệu 0-10V
Tương tự tín hiệu 0-5V thì tín hiệu 0-10V chỉ bắt gặp trong những thiết bị cũ nhưng tần xuất xuất hiện nhiều hơn so với tín hiệu 0-5V. Do tín hiệu áp 0-10V và 0-5V bị suy giảm khi truyền đi xa nên ngày nay người ta dần dần chuyển sang dùng tín hiệu 4-20mA.
3.Tín hiệu 4-20mA
Tín hiệu 4-20mA gần như được dùng cho tất cả các loại cảm biến áp suất ngày nay bởi tín hiệu 4-20mA không bị suy giảm theo khoảng cách .
Để chọn cảm biến áp suất phù hợp cần phải biết các thông số kỹ thuật và đặc điểm của từng loại cảm biến áp suất. Mong rằng mọi người chọn đúng cảm biến áp suất cần lắp đặt .
>>Tham khảo thêm “Các loại cảm biến áp suất “để có thêm nhiều lựa chọn
Hãy liện hệ với chúng tôi nếu bạn cảm thấy cần tư vấn thêm về cảm biến áp suất nước nào phù hợp với yêu cầu sử dụng.
